主頁 > 產品板塊 > 油品凈化板塊 > 液壓油過濾器 > WU, XU系列吸油過濾器 >

WU, XU系列吸油過濾器 產品簡介 技術參數 鏈接尺寸 現場直擊 客戶案例

產品簡介

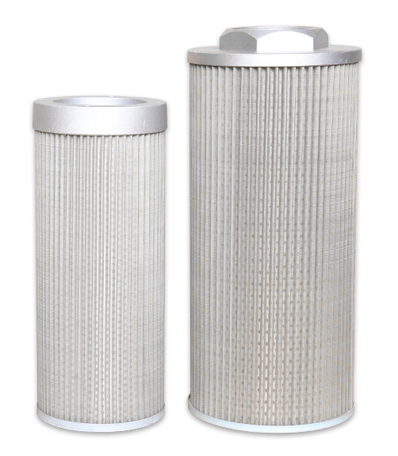

WU, XU系列吸油過濾器

WU, XU系列吸油過濾器

該過濾器屬于粗過濾器，一般安裝在油泵的吸油口處, 用以保護油泵避免吸入較大的機械雜質。該過濾器結構簡單，通油能力大阻力小，并設有管式、法蘭式連接，分網式、線隙式兩種。

應用范圍 廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質 液壓油中水和乙二醇等
咨詢電話 400-0089-277

技術參數

型號 通徑
Dia.
(mm)		 公稱流量
Flow rate
(L/min)		 原始壓力損失
Iniaitl.△P
(MPa)		 過濾精度
Filtr.
(μm)		 旁通閥開啟壓力
（MPa）		 連接方式
Connecting
X/WU - 16 x * - J 12 16 <=0.01 80
100
180 		0.02 管式
X/WU - 25 x * - J 15 25
X/WU - 40 x * - J 20 40
X/WU - 63 x * - J 25 63
X/WU - 100 x * - J 32 100
X/WU - 160 x * - J 40 160
X/WU - 225 x * G - J 50 225
X/WU - 250 x * F-J 50 250 法蘭式
X/WU - 400 x * F - J 65 400
X/WU - 630 x * F - J 80 630
WU - 800 x * G - J 63 800 管式
WU - 1000 x * G - J 76 1000

鏈接尺寸

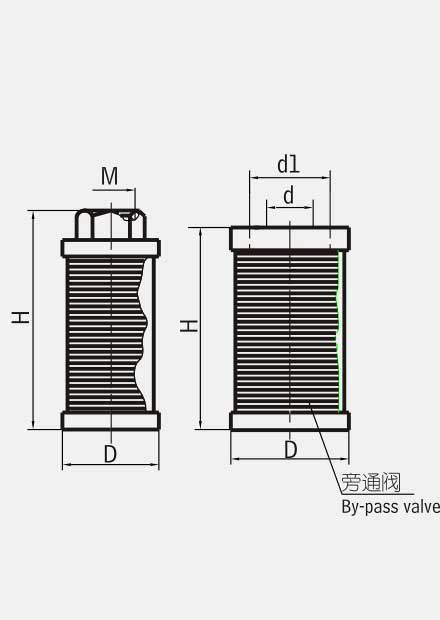

1、WU系列（網式）

WU系列連接尺寸
型號
Model 		尺 寸 Size (mm)
H D M(d) d1
WU-16 x * - J 84 Φ35 M18 x 1.5
WU-25 x * - J 104 Φ43 M22 x 1.5
WU-40 x * - J 124 M27x2
WU-63 x * - J 103 Φ70 M33x2
WU-100 x * - J 153 M42x2
WU-160 x * - J 200 Φ82 M48x2
WU-225 x * G - J 165 Φ150 G2
WU-250 x * f - J 182 Φ88 Φ50 Φ74
WU-400 x * f - J 229 Φ105 Φ65 Φ93
WU-630 x * f - J 281 Φ118 Φ80 Φ104
WU-800 x * G - J 340 Φ150 G2 1/2
WU-1000 x * G - J 430 Φ150 G3

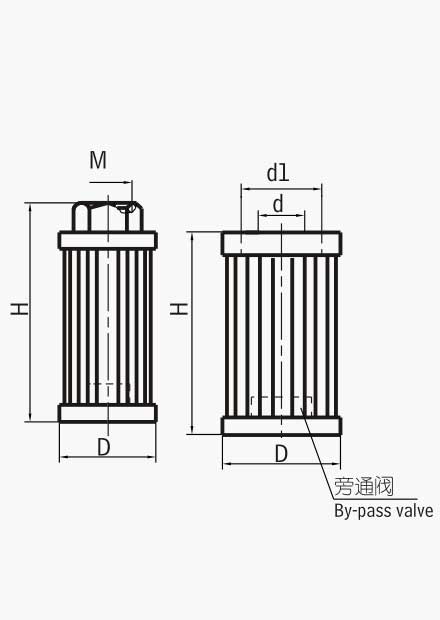

2、XU系列（線隙式）

XU系列連接方式
型號
Model 		尺 寸 Size (mm)
H D M(d) d1
XU-6 x * - J 73 Φ56 M18X1.5
XU-10 x * - J 104
XU-16 x * - J 158
XU-25 x * - J 125 Φ75 M22X1.5
XU-40 x * - J 198 M27X2
XU-63 x * - J 186 Φ99 M33X2
XU-100 x * - J 288 M42X2
XU-160 x * - J 368 Φ118 M48X2
XU-250 x * F - J 422 Φ162 Φ50 Φ74
XU-400 x * F - J 491 Φ222 Φ65 Φ93
XU-636 x * f - J 659 Φ252 Φ80 Φ104

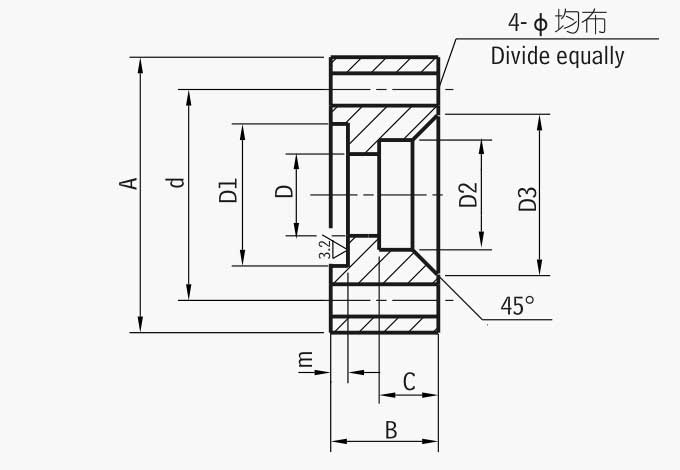

3、連接法蘭，請用戶參照下列尺寸加工

法蘭連接
型號 尺 寸 (mm) 法蘭用O形圈 法蘭用螺釘
（4只）
A B C D D1+0.06 D2+0.2 D3 d E-0.1 4-Φ
WU - 250 x * F - J Φ86 15 9 Φ50 Φ60 Φ54 Φ60 Φ74 2.4 6.7 Φ60x3.1 M6x25
XU - 250 x * F - J
WU - 400 x * F - J Φ105 Φ65 Φ75 Φ70 Φ76 Φ93 Φ75x3.1
XU - 400 x * F - J
WU - 630 x * F - J Φ118 Φ80 Φ90 Φ85 Φ91 Φ104 Φ90x3.1
XU - 630 x * F - J

現場直擊

  • 產品實拍

  • 視頻

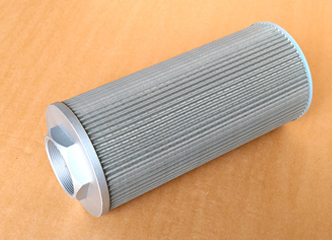

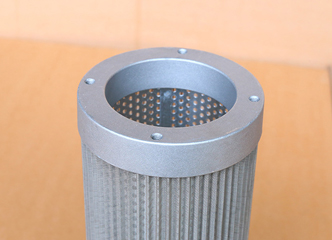

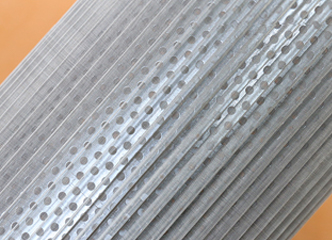

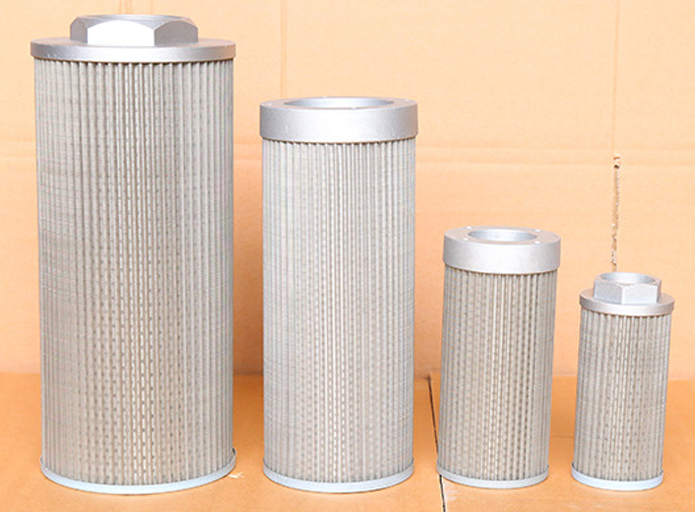

  • WU, XU系列吸油過濾器產品實拍圖1 WU, XU系列吸油過濾器產品實拍圖2 WU, XU系列吸油過濾器產品實拍圖3 WU, XU系列吸油過濾器產品實拍圖4 WU, XU系列吸油過濾器產品實拍圖5

客戶案例

  • 雙筒油過濾器案例

    用途：液壓油過濾流量：1000t/h

  • 壓力管路過濾器客戶現場

    用途：液壓油過濾流量：200t/h

  • 機械加工行業過濾現場

    用途：油過濾流量：100t/h
